Opis sposobu działania pompy ciepła

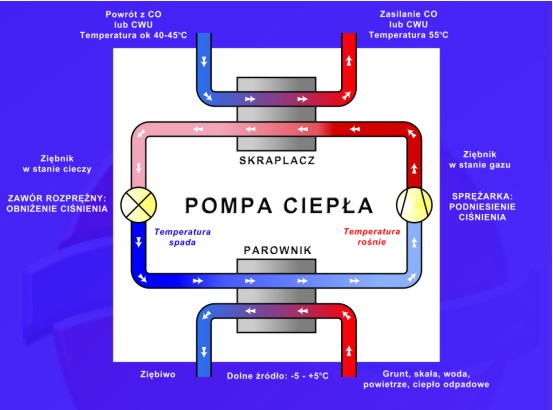

W obiegu termodynamicznym pompy ciepła zachodzą w sposób ciągły
cztery procesy odbywające sią w:
Parowniku - gdzie ziębiwo krążące w dolnym
źródle (woda z glikolem lub spirytusem technicznym o temperaturze około 0oC) na skutek oddania
ciepła powoduje zagotowanie się czynnika chłodniczego (jest nim czynnik roboczy R407C o
temperaturze wrzenia -40oC). W ten sposób naturalna energia
zgromadzona w ziemi zostaje pobrana przez pompę ciepła.
Sprężarce - w której czynnik chłodniczy w postaci gazowej zostaje sprężony do
temperatury około 75oC po czym jest kierowany do skraplacza.
Skraplaczu - gdzie gorąca para ulega procesowi
skraplania oddając ciepło do systemu grzewczego lub podgrzewając ciepłą wodę
użytkową. Czynnik chłodniczy będąc już w postaci cieczy przepływa do zaworu
rozprężnego.
Zaworze rozprężnym - gdzie następuje gwałtowne
zmniejszenie ciśnienia, powodując dodatkowe schłodzenie czynnika co zapewnia
lepsze wykorzystanie darmowej energii zakumulowanej w ziemi. Zawór
rozprężny reguluje przepływ ziębnika, który wpływając do parownika rozpoczyna na
nowo proces odparowywania pobierając ciepło pochodzące z dolnego źródła
